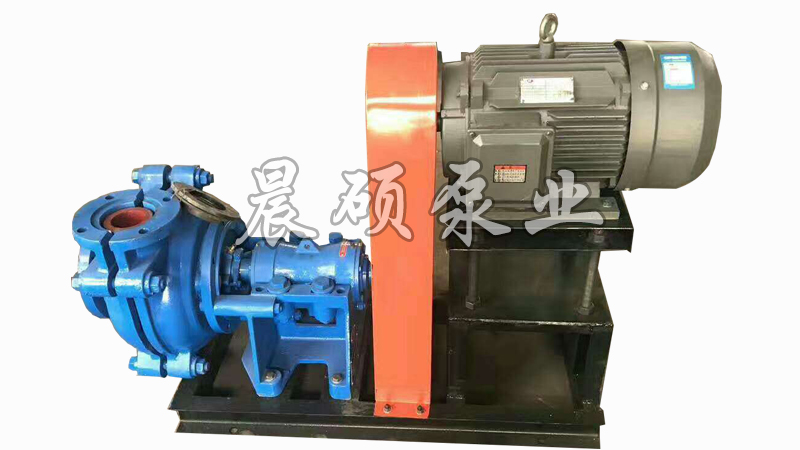

AH渣漿泵為單級單吸、懸臂、臥式離心渣漿泵。該型泵具有較厚的承磨件并配用重型托架，故適于輸送強磨蝕、高濃度渣漿或低濃度高揚程渣漿。在泵的*大允許工作壓力范圍之內，可以多級串聯使用。該泵亦可用于輸送有*定腐蝕性的渣漿。

AH渣漿泵特點和用途：

    AH渣漿泵為單級單吸、懸臂、臥式離心渣漿泵。該型泵具有較厚的承磨件并配用重型托架，故適于輸送強磨蝕、高濃度渣漿或低濃度高揚程渣漿。在泵的*大允許工作壓力范圍之內，可以多級串聯使用。該泵亦可用于輸送有*定腐蝕性的渣漿。

    AH 渣漿泵具有可更換的耐磨金屬內襯或橡膠內襯，葉輪采用耐磨金屬或橡膠材料。軸封可采用填料密封或離心式密封。泵的吐出口位置可根據需要按45℃間隔，旋轉AH 渣漿泵不同的角度安裝使用。

    1. 該系列渣漿泵為懸臂離心式渣漿泵，適用于輸送磨蝕性或腐蝕性渣漿，被廣泛應用于冶金、礦山、石油、化工、煤炭、電力、交通、河流疏浚、建材及市政工程等部門。

    2. AH、ZGB亦可稱為重型渣漿泵。由于該型泵具有較厚的承磨件并配重型托架，故適于輸送強磨蝕、高濃度渣漿或低濃度高揚程渣漿，在泵的*大允許工作壓力范圍內，可以多級串聯使用。其中ZGB型泵適用于輸送低濃度高揚程渣漿或高濃度低磨蝕的高揚程渣漿。以上幾種型式的泵亦可用于低腐蝕性渣漿。

    3. M型為中型渣漿，適用于輸送細顆粒、中濃度的渣漿或低腐蝕性渣漿。

    4.L型泵，亦稱為輕型渣漿泵。與重型渣漿泵相比，該型泵轉速高，體積小，重量輕，適用于輸送細顆粒，低濃度的渣漿或腐蝕性渣漿。輸送漿體的重量濃度*般不超過30%，亦可用于輸送高濃度低磨蝕性渣漿。

    5.AHR型渣漿泵過流部件為橡膠材料。適用于輸送細顆粒及腐蝕性渣漿。其泵體、泵蓋及傳動部件等與AH型泵通用。

        該系列泵為臥式、垂直中開式、雙泵殼結構，泵體和泵蓋帶有可更換的金屬內襯或橡膠內襯，內襯可*直用到磨穿為止，不用更換，延長維修周期，降低運行成本。

        泵的出口方向可按8個角度旋轉安裝。

        泵的軸承組件采用園統式結構，便于調整葉輪與前護板的間隙，維修時可整體拆出。軸承采用油脂潤滑。

        泵的軸封型式有填料密封、付葉輪密封、 機械密封。

        泵的性能范圍寬、汽蝕性能好、效率高?？刹捎枚嗉?jí)串聯技術，以滿足遠距離輸送。

        傳動方式有V型三角帶傳動、彈性聯軸傳動、齒輪減速箱傳動、液力偶合器傳動、變頻驅動裝置、可控硅調速等。其中V型三角帶傳動有CL、CV、CR、ZL、ZV、ZR傳動。

       過流部件有多種金屬和多種橡膠材料可供選用，并且增加深度。

       采用多種速度和多種變型方式，使得泵在*佳工礦下運行。使用壽命長，運行效益高，能滿足多類惡劣的輸送條件。

AH 渣漿泵型號意義說明：

如: 40/25B-AH(或 M)

    40：泵進水口直徑

    25：泵出水口直徑

     B ：托架型式

    AH ：渣漿泵產品系列

    4/3C-AH(或HH)

     4：泵進水口直徑（寸）

     3：泵出水口直徑（寸）

     C：托架型式

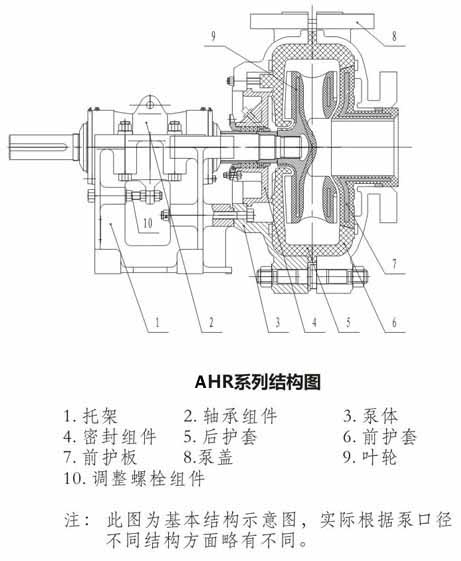

AHR型渣漿泵的結構圖如下：

渣漿泵的軸封型式主要有填料密封和副葉輪密封，副葉輪密封利用葉輪與串聯的副葉輪產生的壓力密封，*般有壓入式給礦的情況下使用，但給礦壓力值不大于泵出口壓力值10%。這種密封形式可不加軸封水（通過泵體上的油杯定期加潤滑脂）、不稀釋礦漿；但將增加功率消耗（*般需增加額定功率的5%左右）。

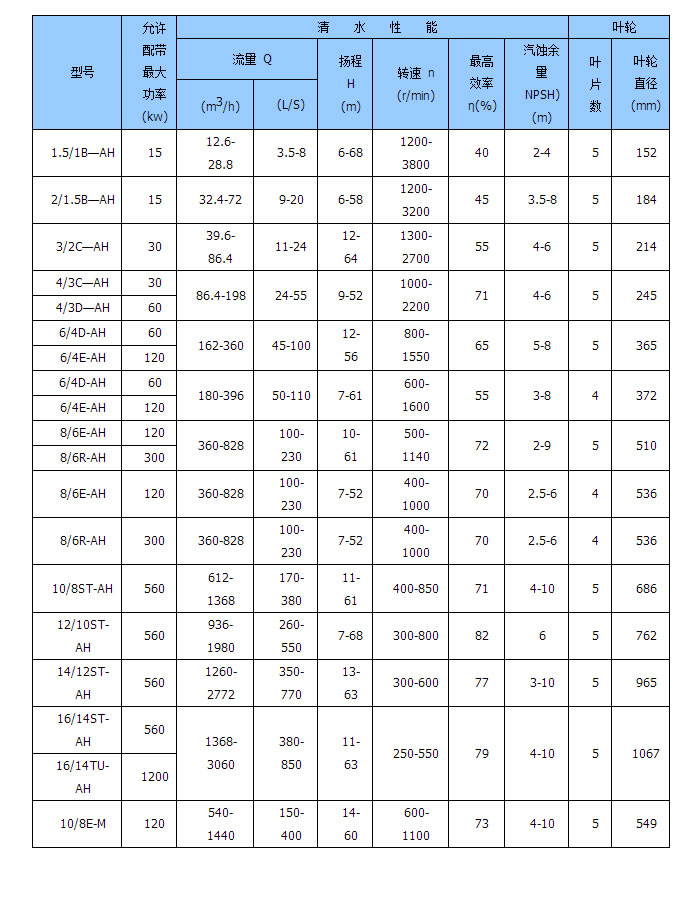

填料密封是常見的*種軸封形式，適用于各種工況條件，可匹配聚四氟乙烯填料、石墨填料等特殊材質，可用于腐蝕性或高溫條件下。它具有結構簡單、維修方便等*點。但需加軸封水，并應保證足夠的水壓和水量，軸封水水壓為泵出口壓力加35kPa(0.35kg/cm2),軸封水量以托架大小而定，見上表。

渣漿泵 也可采用機械密封，密封效果較好，但成本高，須按要求加軸封水。

此系列臥式渣漿均采用同*系列的傳動部分，包括托架和軸承組件，泵軸直徑大、剛性好、懸臂短、在惡劣的工況下不會彎曲和振動，軸承根據傳動的功率不同選用重型單列或雙列圓錐滾子軸承及圓柱滾子軸承，能夠承受泵的*大軸向及徑向載荷，軸承按軸承箱結構可采用油脂潤滑或稀油潤滑，軸承體兩端有密封端蓋，迷宮套及迷宮環，能有交防止礦漿等污物進入軸承，保證軸承能安全運行，具有較長的壽命。

渣漿泵 的傳動方式除直聯傳動外（DC）還有V型三角帶傳動、齒輪減速箱傳動、液力偶合器傳動、變頻驅動裝置、可控硅調速等。

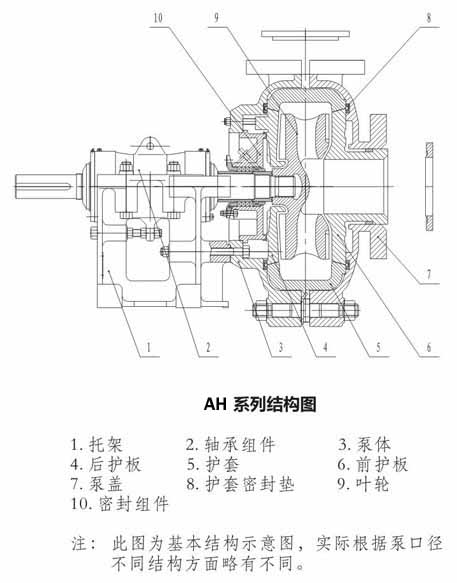

AH型臥式渣漿泵結構圖如下：

渣漿泵分?jǐn)?shù)表示方法：
