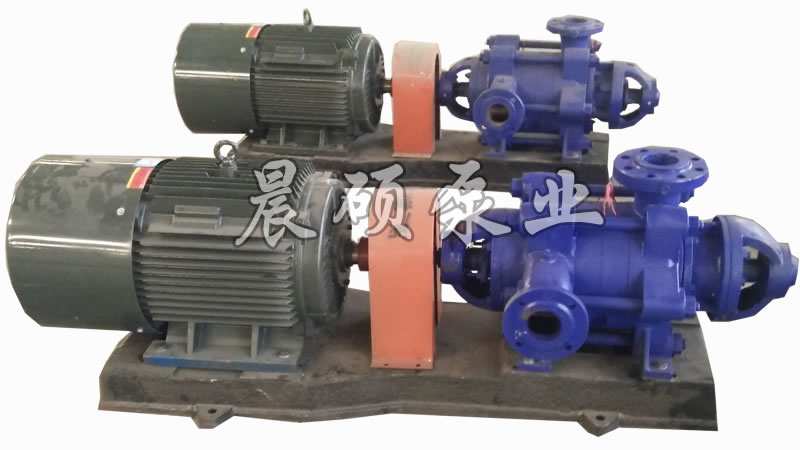

D型系列多級泵結構特點及用途簡介

主要以D型臥式單吸多級離心泵根據買方要求結構形式為：泵進水口方向?yàn)橛颐嫠椒较?、出水口方向?yàn)榇怪毕蛏希◤碾姍C(jī)端看）。臥式、單吸、多級、分段式耐腐蝕抗磨損離心泵。

結構性能：

選用更*的水力模型，使該泵實際運行效率提高了3%以上, 從而降低的泵的運行成本費用。針對所輸送介質的特點，我廠對多級泵的平衡盤和平衡環的貼合面采用了耐磨損、耐腐蝕和減摩阻涂層；同時采用了降低平衡回水阻力的措施，有效的降低腔室壓力，大大提高了軸封的可靠性，減少泄露。

多級泵級數較多，軸相對細長，靜撓度較大，易出現轉子與固定部件相碰的現象，導致運行不穩定，振動噪聲增大，易損件過早損壞。為克服此缺陷，我廠在傳統設計上加大了主軸設計尺寸，使主軸剛度大大加強，運行更平穩。

工藝方面

針對泵行業出現而長期未能解決的導葉套在中段中脫銷轉動或微擺問題，我廠獨家采用預緊裝配的辦法予以徹底解決。減少了泵的震動和噪音，使泵運行更加平穩安靜。

主軸周身鍍鉻后加工，加強了主軸的剛度，延長了主軸壽命，使拆卸更方便。

轉子整體進行G2.5動平衡試驗，運行將更平穩可靠。

主軸臺階部位*律采用圓角加工處理，經強度校核，*大剪切力減少25.4%，軸剛度提高125.4%（*小情況下）。

材料方面

除主要過流部件采用316L材料外，考慮到配合件和對磨件的情況。對有些零件材料精心搭配，以防止對磨咬合和電化學腐蝕，使拆卸更簡單輕松。

所有可能接觸介質的緊固件均采用不銹鋼材料，既保證緊固件的緊固作用，從而使水泵運行可靠，又保證拆卸簡單方便。
